Указания по монтажу стальных панельных радиаторов Версия для печати Отправить на e-mail

Заметим, что СНиП 3.05.01-85 допускает полуторное превышение рабочего давления при испытании водяных систем отопления. В то же время практика и анализ условий эксплуатации панельных радиаторов в отечественных системах отопления, проведённый ООО «Витатерм», показывают, что это превышение целесообразно держать в пределах 25%. Следует также иметь в виду, что дав­ление теплоносителя при опрессовке и работе системы отопления не должно превышать максимально допустимого для самого «слабого» элемента системы в любой её точке. Например, при применении панельных радиаторов, рассчитанных на максимальное рабочее давление 0,8 МПа, допустимое избыточное давление при опрессовке системы не должно превышать 1,0-1,2 МПа независимо от макси­мального рабочего давления, на которое рассчитаны другие, более прочные эле­менты системы отопления.
6.16. При оснащении панельных радиаторов обязательными для них возду-хоотводчиками предпочтение следует отдавать автоматическим, если гарантиро вано соответствие параметров теплоносителя нормативным требованиям, в част ности, по предельному содержанию грязи и шлама [6]. При несоблюдении этого требования необходимо применять более простые и надёжные в эксплуатации ручные воздухоотводчики.
6.17.  Во избежание образования воздушных прооок заполнение водой системы отопления с радиаторами, оборудованными термостатами на подводящих теплопроводах, следует производить снизу через обратную магистраль при открытых термостатах.
6.18.  Термостат не является запорной арматурой. Если необходимо демонтировать радиатор, на подводке к которому установлен проходной или угловой термостат, следует снять термостатическую головку и полностью закрыть термостат с помощью металлического или упрочнённого пластмассового колпачка, а затем заглушить его со стороны снятой подводки, а также вторую подводку.
6.19.  Не рекомендуется опорожнять систему отопления более, чем на 15 дней в году.
6.20.  Во избежание замерзания воды в радиаторах, приводящего к их раз рыву, не допускается обдув радиатора струями воздуха с отрицательной темпе ратурой (например, при постоянно открытой боковой створке окна).
При минусовых температурах наружного воздуха не допускается открывать створки окон (особенно в их нижней части) для интенсивного проветривания при закрытых ручных кранах или термостатах у отопительных приборов во избежание замерзания воды в этих приборах. Жильцы и посетители общественных зданий (особенно гостиниц) должны быть извещены об этом требовании.
6.21.  Радиаторы «VONOVA Kompakt» могут применяться в системах ото пления, заполненных антифризом. В этом случае при герметизации резьбовых соединений стальных теплопроводов, фитингов и других элементов систем ото пления можно использовать шелковистый лён (но не пеньку и без масляной крас ки), гермесил или анаэробные герметики, например, типа Loctite 542 и/или Loctite 55. Рекомендуется для этой цели использовать также эпоксидные эмали или эмали на основе растворов винилхлоридов, акриловых смол и акриловых сопо лимеров. Обращаем внимание, что при использовании в качестве герметика уп-лотнительной нити Loctite 55 допускается юстировка без потери герметичности после поворота фитинга.
Антифриз должен строго соответствовать требованиям соответствующих технических условий. Заполнение системы антифризом допускается не ранее, чем через 2-3 дня после её монтажа.

Из используемых в России марок антифриза заслуживает внимания по­ставляемый ООО «Гелис Инт» (тел. (095) 748-87-13) низкозамерзающий теплоно­ситель «DIXIS-30» (на основе этиленгликоля) с наиболее оптимальным для оте­чественных условий эксплуатации соотношением гликоля и воды. Использование антифриза «DIXIS-65» при разбавлении его водой в «домашних» условиях может ухудшить качество смеси. Обращаем внимание на целесообразность применения антифриза «DIXIS ТОР» (на основе пропиленгликоля), обеспечивающего безопас­ность работ при заполнении им системы отопления и при эксплуатации этой сис­темы.
6.22. При выполнении систем отопления из медных труб необходимо при­менять переходники из бронзы или качественной латуни. В этом случае во избе­жание разрушения этих переходников использование льна для герметизации со­единений запрещено. Можно применять вышеупомянутые герметики (гермесил, Loctite 542, Loctite 55 и т.п.).





6. УКАЗАНИЯ ПО МОНТАЖУ СТАЛЬНЫХ ПАНЕЛЬНЫХ РАДИАТОРОВ «VONOVA КОМРАКТ» И ОСНОВНЫЕ ТРЕБОВАНИЯ К ИХ ЭКСПЛУАТАЦИИ
6.1. Монтаж стальных панельных радиаторов «VONOVA Kompakt» произво дится согласно требованиям СНиП 3.05.01-85 «Внутренние санитарно-технические системы» [13], настоящих рекомендаций, а также рекомендаций [14].
6.2.  Панельные радиаторы «VONOVA Kompakt» поставляются фирмой-изготовителем и её региональными дилерами согласно номенклатуре, представ ленной в фирменных проспектах. На отечественном рынке чаще всего представ лены типы радиаторов, указанные в в табл. 1.1 и 1.2 настоящих рекомендаций. Как указывалось, радиаторы поставляются окрашенными, обёрнутыми полиэти леновой перфорированной плёнкой и снабжёнными вкладышами для защиты кромок радиаторов. Сверху и снизу радиаторы защищены картонными коробками.
Радиаторы следует хранить в сухих помещениях.
6.3.  Расстояние между радиатором и стеной, у которой он установлен, оп ределяется конструкциями скоб, приваренных с тыльной стороны радиатора, и консолей (кронштейнов). На рис. 6.1 показано размещение скоб, а на рис. 6.2 ус тановка радиатора на стене при применении фирменных кронштейнов-консолей «Vonomat».





Тип радиатора
Размер X, мм


10
100


11 К
93


21 K-S
100


22 К
100


33 К
100


Радиаторы Vonova

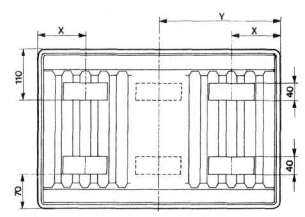

Рис. 6.1. Схема расположения скоб для крепления радиаторов всех типов на стене





Тип радиатора
Размер Z , мм


10
38


11 К
50


21 K-S
74


22 К
86


33 К
86


Радиаторы Панельные
Рис. 6.2. Установка
радиатора
Kompakt» на стене
на
кронштейнах-консолях
«Vonomat»








При длине радиатора 1_=1800 мм и более предусмотрена установка допол­нительного кронштейна. Расстояние от края радиатора до середины скоб под этот кронштейн Y=L/2 (см. рис. 6.1).
Расстояния от стены до осей присоединительных патрубков Z, указанные на рис. 6.2, одинаковы для радиаторов высотой от 300 до 900 мм.
6.4.  Монтаж настенных радиаторов ведётся на подготовленных (оштукату ренных и окрашенных) поверхностях стен.
6.5.  Монтаж настенных радиаторов необходимо производить в следующем порядке:
-   разметить места установки кронштейнов-консолей (в соответствии с рис 6.1);
-  закрепить кронштейны в стене дюбелями (не допускается пристрелка к стене кронштейнов, на которых крепятся отопительные приборы и теплопроводы систем отопления);
-  удалить упаковку только в местах присоединения радиатора к подводя щим теплопроводам;
-  установить радиатор на кронштейнах;
-  соединить радиатор с подводящими теплопроводами системы отопления, оборудованными по крайней мере на одной из подводок краном, вентилем или термостатом;
-  установить воздухоотводчик в верхнюю пробку.
6.6.  При монтаже настенных радиаторов следует избегать случаев их не правильной установки:
-  слишком низкого размещения, т.к. при зазоре между полом и низом радиатора, меньшем 75% глубины прибора в установке, уменьшается эффектив ность теплообмена и затрудняется уборка под радиатором;
-   установки радиатора на консолях или кронштейнах, изготовленных другими фирмами, вплотную к стене или с зазором, меньшим 25 мм, ухудшающей теплоотдачу прибора и вызывающей пылевые зализы (следы) над прибором;
-   слишком высокой установки, т.к. при зазоре между полом и низом радиатора, большем 150% глубины прибора в установке, увеличивается градиент температур воздуха по высоте помещения, особенно в нижней его части;



-   слишком малого зазора между верхом радиатора и низом подоконника (менее 90% глубины радиатора в установке при высотах радиатора 500 и 600 мм и 75% - при высотах 300 и 400 мм), т. к. при этом уменьшается тепловой поток радиатора (рис. 6.3);
- негоризонтального положения коллекторов радиатора, т.к. это ухудшает его тепловые показатели, гигиеничность и внешний вид;
-  установки перед радиатором декоратив ных экранов или закрытия его шторами, т. к. это
Радиаторы Панельные


также приводит к ухудшению теплоотдачи и гигиенических характеристик прибора и искажает работу термостата с автономным датчиком.
6.7.      Монтаж напольных радиаторов


Рис. 6.3. Схемы
установки



вертикальных консолях (стойках). Возможно оснащение напольных радиаторов теплозащитными экранами, обращенными в сторону наружных ограждений (остекления). производится на наружных или внутренних






6.8.   После окончания отделочных работ необходимо удалить упаковку. Если упаковка была снята до окончания отделочных работ, радиатор следует тщательно очистить от строительного мусора и прочих загрязнений, т.к. они снижают тепловой поток отопительного прибора.
Особо отметим, что производить транспортировку, хранение и монтаж стальных панельных радиаторов с готовым лаковым покрытием необходимо надлежащим образом, исключающим механические повреждения, нарушения лакокрасочного покрытия, попадание влаги (например, дождя, конденсата) и воздействие агрессивных сред (например, свежего цементного раствора или застывающего бетона).
6.9.   Не рекомендуется допускать полного перекрытия подвода тепло носителя к заполненному водой радиатору. Отключение радиатора, например, шаровыми кранами на подводках допускается при наличии воздухоотводчика, который в этом случае должен быть открыт. Во избежание опорожнения радиатора во время наладочных работ на стояке, к которому подключён прибор, рекомендуется перекрыть запорный кран, установленный на нижней подводке.
6.10.  Категорически запрещается дополнительная окраска радиатора «ме таллическими» красками (например, «серебрянкой») и воздуховыпускного отвер стия воздухоотводчика.
6.11.  В процессе эксплуатации следует производить очистку наружных по верхностей радиатора в начале отопительного сезона и 1-2 раза в течение отопи тельного периода. При очистке радиаторов нельзя использовать абразивные ма териалы и средства, являющиеся агрессивными веществами (сильной щёлочью или кислотой). Исключается использование пористых увлажнителей.
6.12.  При использовании в качестве теплоносителя горячей воды её пара метры должны удовлетворять требованиям «Правил технической эксплуатации электрических станций и сетей Российской Федерации» [6].
Содержание растворённого кислорода в воде систем отопления не должно превышать 20 мкг/дм3 [6], [15], а значение рН должно быть в пределах 8 -9,5 (оптимально 8,3 - 9). Содержание в воде соединений железа (до 0,5 мг/дм3) и дру­гих примесей - согласно [6].
6.13.  При эксплуатации стальных радиаторов следует помнить, что они весьма чувствительны к качеству водоподготовки, особенно к содержанию в воде кислорода и загрязнений (шлама). Поэтому радиаторы «VONOVA» рекомендуется применять в системах отопления с независимой схемой подсоединения к системе теплоснабжения, с закрытыми расширительными сосудами, современными цир куляционными насосами, а также с устройствами для подпитки деаэрированной водой из водопровода или непосредственно из тепловой сети. Для уменьшения опасности подшламовой коррозии целесообразна установка грязевиков, а при использовании термостатов и автоматизированных воздухоотводчиков - ещё и фильтров, в том числе постояковых. Количество взвешенных веществ в воде не должно превышать 5 мг/дм3.
6.14.  Перед установкой стальных панельных радиаторов в кухнях, ванных комнатах и туалетах необходимо тщательно проверять качество их лакокрасочно го покрытия. Радиаторы с нарушением этого покрытия должны быть заменены ка чественными, причём те из них, на которые могут попадать брызги, должны быть защищены специальными экранами, облицовкой и т. п.
6.15.   Избыточное давление теплоносителя, равное сумме максимально возможного напора насоса и гидростатического давления, не должно в рабочем режиме системы отопления превышать в любом радиаторе 0,8 МПа. Минималь ное пробное давление при опрессовке системы отопления должно быть в 1,25 раза больше рабочего [6].
