2. СХЕМЫ И ЭЛЕМЕНТЫ СИСТЕМ ОТОПЛЕНИЯ
2.1. Стальные панельные радиаторы фирмы «Vogel & Noot» предназначены для применения в однотрубных и двухтрубных системах водяного отопления зда ний различного назначения.
Радиаторы применяются в системах отопления с насосным (элеваторным) побуждением. По своим гидравлическим характеристикам радиаторы «VONOVA Kompakt» типов 21 К, 22К и ЗЗК могут также использоваться в гравитационных системах отопления, а с учётом высокой теплоплотности этих типов радиаторов они могут быть рекомендованы и для низкопотенциальных систем отопления [3].
2.2. Для повышения эксплуатационной надёжности стальные радиаторы «VONOVA» необходимо использовать только в системах отопления с независи мой схемой подсоединения, оборудованных, в частности, закрытыми расшири тельными сосудами. Качество теплоносителя (горячей воды) должно отвечать требованиям [6].
2.3. Согласно СНиП 41-01-2003 [7], отопительные приборы в жилых поме щениях должны, как правило, оснащаться термостатами, т.е. при соответствую щем обосновании возможно применение ручной регулирующей арматуры. Отме тим, что МГСН 2.01-99 [8] и аналогичные нормативы, введённые в ряде других ре гионов России, более жёстко требуют установку термостатов у отопительных при боров в жилых и некоторых общественных помещениях.

2.4. На рис. 2.1, 2.2 представлены наиболее распространённые в отечест венной практике схемы систем отопления и присоединения к ним радиаторов.

VOGEL NOOT

а. б.

Рис. 2.1. Схемы систем водяного отопления с радиаторами: а - двухтрубная вертикальная; б - однотрубная вертикальная;

Показанные на рис. 2.1 схемы обвязки отопительных приборов характерны для отечественной справочной и учебной литературы по отоплению [9], [10]. Со­гласно данным ООО «Витатерм» при полном закрытии регулирующей арматуры остаточная теплоотдача радиатора с номинальным тепловым потоком около 1 кВт при условном диаметре подводящих теплопроводов 15 мм составляет 25-35 %, поскольку по верхней части нижней подводки горячий теплоноситель попадает в прибор, а по нижней части той же подводки заметно охлаждённый возвращается в стояк или разводящий теплопровод. Поэтому ООО «Витатерм» рекомендует мон­тировать регулирующую арматуру на нижней подводке к радиатору или устанав­ливать дополнительно циркуляционные тормоза. При этом остаточная теплоотда­ча при закрытии вентиля уменьшается до 4-8 %.
Радиаторы Vonova

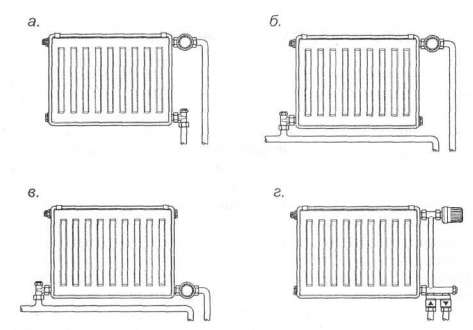

Рис. 2.2. Варианты присоединения радиаторов «VONOVA Kompakt» с термостатами при напольной или плинтусной разводке теплопроводов(трубопроводов)
В современной практике обвязки отопительных приборов при их боковом и диагональном подсоединении наиболее часто предусматривается установка запорной арматуры на обеих (а не на одной) подводках. Обычно для этой цели используются шаровые или запорно-сливные краны с учётом того факта, что термостат не является запорной арматурой. Особо подчеркнём, что установка любой запорно-регулирующей арматуры на замыкающих участках в однотрубных системах отопления категорически не допускается.
Для отключения радиатора без слива воды из него достаточно закрыть запорный кран только на нижней подводке.
2.5.  Настенные радиаторы «VONOVA» всех типоразмеров предусмотрены для установки только в один ряд по высоте и глубине.
Радиаторы в помещении устанавливаются обычно под окном на стене или на стойках у стены (окна). Длина радиатора по возможности должна составлять не менее 75% длины светового проёма, поэтому для лучшего распределения те­плоты в помещении выбор радиаторов желательно начинать с типоразмеров ма­лой глубины (тип 11 К). При длине приборов 1400 мм и более рекомендуется при­менять разностороннюю (диагональную) схему присоединения теплопроводов.
2.6.  На рис. 2.3 показана схема поквартирной системы отопления с плинтусной разводкой теплопроводов. В отечественной практике используется также и лучевая разводка теплопроводов от общего для квартиры распределительного коллектора.
Для уменьшения бесполезных теплопотерь стояки размещаются вдоль внутренних стен здания (на лестничных клетках, в специальных каналах). Тепло­носитель от стояков подводится к поквартирным распределительным коллекто­рам. Для разводки обычно используют защищенные от наружной коррозии сталь­ные или медные теплопроводы. Применяются также металополимерные тепло­проводы, например, из полипропиленовых комбинированных труб со стаби­лизирующей алюминиевой оболочкой или из полиэтиленовых металлополимер-ных труб.

Разводящие теплопроводы, какправило, теплоизолированные, при лучевой схеме прокладывают в штробах, в оболочках из гофрированных полимерных труб и заливают цементом высоких марок с пластификатором с толщиной слоя цементного покрытия не менее 40 мм по специальной технологии. При плинтусной прокладке обычно ис­пользуются специальные декори­рующие плинтусы заводского изго­товления (чаще всего из полимерных материалов).
2.7.  Данные о регулирующей арматуре представлены в 3 разде ле настоящих рекомендаций.
2.8.    В случае размещения термостатов в нишах для отопи тельных приборов или перекрытия их декоративными экранами или за навесками необходимо предусмот реть установку термостатической головки с выносным датчиком.
2.9.  Для нормальной работы системы отопления стояки должны
VOGEL NOOT

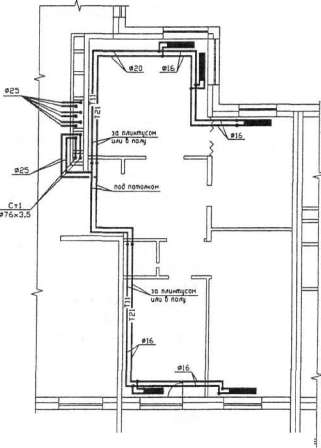

Рис. 2.3. Система отопления с плинтусной разводкой
быть оснащены запорно-регули-рующей арматурой, обеспечиваю щей необходимые расходы теплоносителя по стоякам в течение всего отопительного периода и спуск воды из них по мере надобности. Для этих целей могут быть использованы балансировочные клапаны.
Если загрязнения в теплоносителе превышают нормы [6], то для обеспече­ния нормальной работы термостатов и регулирующей арматуры необходимо ос­нащать систему отопления фильтрами, в том числе и постояковыми.
