технические характеристики стальных панельных радиаторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
«VONOVA»
1.1. Предлагаемые специалистам рекомендации по применению стальных панельных радиаторов «VONOVA» австрийской фирмы «Vogel Noot» разрабо таны Научно-технической фирмой ООО «Витатерм» на основе проведённых в от деле отопительных приборов и систем отопления ФГУП «НИИсантехники» тепло-гидравлических и прочностных испытаний характерных типоразмеров этих радиа торов, наиболее часто используемых в отечественной практике и поставляемых на российский рынок.
Официальный поставщик радиаторов «Vogel Noot»
1.2. Рекомендации разработаны по традиционной для российской практики схеме [1], [2] с использованием каталогов и рекламных материалов фирмы «Vogel Noot» и её дилеров. Цена рекомендаций договорная.
1.3.  Гамма стальных панель ных радиаторов фирмы «Vogel Noot» характеризуется широкой но­менклатурой (рис 1.1). Она включает приборы следующих модификаций:
-   радиаторы «VONOVA Kom-pakt» традиционного исполнения из профилированных панелей с боко выми стенками, воздуховыпускной решёткой и боковым расположением присоединительных отверстий;
- радиаторы «VONOVA Ventil», оснащённые встроенным вентилем

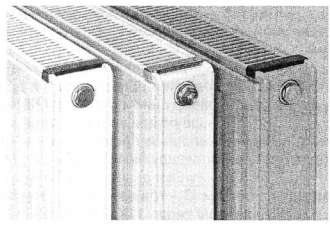

(термостатом), также изготавливае           Рис. 1.1. Стальные панельные
мые из профилированных панелей, с                                 радиаторы «VONOVA»
боковым или донным (смещённым относительно центра) расположением присоединительных отверстий;
- радиаторы «VONOVA - М Ventil», отличающиеся от предыдущей модифи кации центральным донным расположением присоединительных отверстий;
- радиаторы «VONOPLAN», оснащённые встроенным вентилем, отличаю­щиеся от модификации «VONOVA Ventil» гладкой фронтальной панелью;
- радиаторы «VONOVA Hygiene» и «VONOVA Ventil-Hygiene», отличающие­ся от остальных модификаций отсутствием конвективного оребрения, боковых стенок и воздуховыпускной решётки, что обеспечивает их высокие гигиенические показатели и возможность использования в медицинских и детских учреждениях.
Радиаторы фирмы «Vogel Noot» соответствуют европейским требовани­ям к качеству и занимают одно из ведущих мест по объёму продаж в Европе сре­ди панельных радиаторов.
Настоящие рекомендации разработаны на базе испытаний модификации «VONOVA Kompakt» и касаются применения в основном именно этих радиаторов.
Радиаторы Vonova
4
1.4.  Стальные панельные радиаторы «VONOVA Kompakt» предназначены для применения в системах водяного отопления жилых, административных и об­щественных зданий, в том числе многоэтажных и с низкопотенциальным теплоно сителем [3], присоединяемых к системе теплоснабжения по независимой схеме, а также в автономных системах отопления коттеджей.
1.5.  Радиаторы «VONOVA Kompakt» представляют собой отопительные приборы регистрового типа с горизонтальными коллекторами вверху и внизу каж­дой панели, соединёнными вертикальными каналами с шагом по длине 40 мм.
Радиаторы характеризуются широтой номенклатуры: по высоте 300, 400, 500, 600 и 900 мм, по длине от 400 до 1400 мм с шагом 80 и 120 мм, свыше 1400 до 3000 мм - с шагом 200 мм.
Различная теплоплотность радиаторов обеспечивается также выпуском не­скольких типов, отличающихся количеством рядов панелей по глубине радиатора (от 1 до 3) и П-образного вертикального конвективного оребрения этих панелей (от 0 до 3) - рис. 1.2.
Монтажная высота Нм радиаторов «VONOVA Kompakt» (расстояние между осями присоединительных отверстий) на 54 мм меньше общей высоты радиатора Н, т. е. Нм=Н-54 мм. Например, при высоте прибора 500 мм Нм=446 мм.
1.6.   Отличающиеся по глубине и исполнению радиаторы «VONOVA Kompakt» обозначаются согласно принятой в Европе практике.
Тип 10 - однорядный по глубине без оребрения, без воздуховыпускной ре­шётки и боковых стенок (1 - одна панель, 0 - отсутствие оребрения) глубиной 46 мм;
Тип 11К - однорядный по глубине с одним рядом оребрения, приваренного к тыльной стороне панели (1 - одна панель, 1 - один ряд оребрения) глубиной 61 мм;
Тип 21K-S - двухрядный по глубине с одним рядом оребрения, расположен­ного между панелями и приваренного к тыльной панели (2 - две панели, 1 - один ряд оребрения между ними) глубиной 80 мм;
Тип 22К - двухрядный по глубине с двумя рядами оребрения, расположен­ного между панелями и приваренного к каждой панели (2 - две панели, 2 - два ряда оребрения между ними) глубиной 105 мм;
Тип ЗЗК - трёхрядный по глубине с тремя рядами конвективного оребрения между панелями (3 - три панели, 3 - три ряда оребрения) глубиной 166 мм.
Радиаторы типов 11 К, 21K-S, 22К и ЗЗК выпускаются с боковыми стенками и воздуховыпускной решёткой, изготовленными из оцинкованной стали.
1.7. Панели радиаторов «VONOVA» сварные из двух штампованных листов, изготавливаемых из высококачественной холоднокатаной стали толщиной 1,25 мм, сваренных по периметру сплошным (роликовым) швом, а между вертикаль ными каналами - точечной сваркой. Оребрение из стального листа толщиной 0,5 мм приваривается к панелям с тыльной стороны также точечной сваркой непо­средственно к наружным стенкам вертикальных каналов для прохода теплоноси теля и между ними.
На тыльной стороне всех радиаторов приварены скобы для их крепления к стене (см. раздел 6 - рис. 6.1).

Радиаторы Панельные

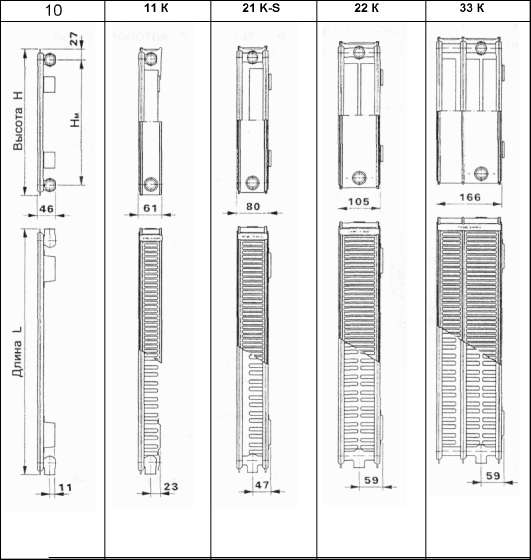

Рис. 1.2. Номенклатура радиаторов «VONOVA Kompakt»



1.8. Радиаторы поставляются полной строительной готовности, дважды ок­рашенными. Сначала после обезжиривания, травления, фосфатирования и пас­сивации наносится катафорезное покрытие методом окунания в водораствори­мый грунт с последующей сушкой при температуре 190°С, а затем пневмоэлек-трическим методом напыления наносят слой порошковой эмали RAL 9016 с по­следующей термообработкой при температуре 210°С.
С учётом типа краски рекомендуемая максимальная температура теплоносителя 110°С.
Лакокрасочное покрытие радиаторов «VONOVA» выполняется согласно требованиям германского стандарта DIN 55900, часть 1 («Материалы для нанесе­ния грунтовочных покрытий, промышленно изготовленные грунтовочные покры­тия) и DIN 55900, часть 2 («Материалы для отделочных покрытий, промышленно изготовленные готовые лаки»). Такой тип лакокрасочного покрытия позволяет применять панельные радиаторы в кухнях, ванных комнатах и туалетах.
6
Данный стандарт не распространяется на покрытие для радиаторов, кото­рые работают при температуре теплоносителя выше 130°С или предназначены для помещений с агрессивной или влажной средой.
Для помещений с повышенной опасностью коррозии (например, для бассейнов, саун и т.п.) предлагаются оцинкованные гальваническим способом радиаторы «VONOVA H и HV». Последовательность покрытия радиаторов показана на рис. 1.3 (на примере радиаторов «VONOVA HV»).
Радиаторы стальные

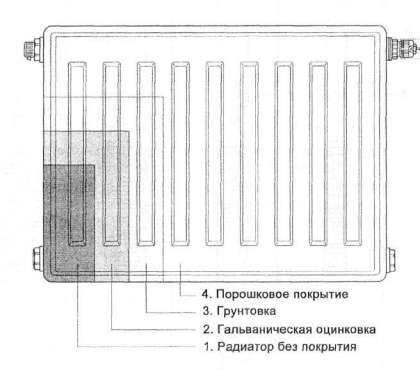

Рис. 1.3. Последовательность покрытия оцинкованных радиаторов «VONOVA»
Изготовление и поставка этих радиаторов осуществляется только по требо­ванию заказчика по специальной цене в течение 4-6 недель. 1.9. Принятая на заводе технология позволяет применять окрашенные ра диаторы «VONOVA Kompakt» в системах отопления с рабочим избыточным давлением до 0,87 МПа при условии испытания их на заводе-изготовителе избыточным давлением не менее 1,3 МПа. Испытания на прочность представи­тельных образцов этих радиаторов, проведённые в НТФ ООО «Витатерм», под твердили приведённые выше рекомендации. 1.10. Каждый радиатор «VONOVA Kompakt» оснащён 4 присоединительны­ми патрубками с внутренней резьбой G 1/2 согласно ISO 228. Обычно при поставке радиаторов два патрубка с одной стороны прибора закрыты пластмассовыми пробками, а с другой нижний патрубок снабжён глухой пробкой, а верхний - проб кой с обязательным для панельных радиаторов воздуховыпускным клапаном (ти па крана Маевского). 1.11. Каждый радиатор обёрнут картоном, по углам защищен специальными картонными накладками и упакован в термоусадочную полиэтиленовую плёнку. 1.12. Значения номинального теплового потока QHy радиаторов «VONOVA Kompakt» определены в отделе отопительных приборов и систем отопления ФГУП «НИИсантехники» - головного института РФ по разработке и испытанию отопи тельного оборудования согласно методике тепловых испытаний отопительных



7
приборов при теплоносителе воде [4] при нормальных (нормативных) условиях: температурном напоре (разности среднеарифметической температуры воды в приборе и температуры воздуха в изотермической камере) 0=7О°С, расходе теп­лоносителя через радиатор Мпр=0,1 кг/с (360 кг/ч) при его движении по схеме «сверху-вниз» и барометрическом давлении В=1013,3 гПа (760 мм рт.ст.).
1.13. В таблицах 1.1 и 1.2 представлены основные характеристики радиато­ров «VONOVA Kompakt» из номенклатуры, обычно предлагаемой на российском рынке. Значения номинального теплового потока радиаторов типов 11К и 22К по лучены при испытании приборов высотой 300, 400, 500 и 600 мм, радиаторов ти­пов 21 К, ЗЗК - при высоте приборов 300 и 500 мм. Испытания показали, что с учё­том допустимых методикой тепловых испытаний [4] отклонений, номинальные те пловые характеристики радиаторов «VONOVA Ventil» и «VONOVA - М Ventil» мож но принять равными аналогичным показателям радиаторов «VONOVA Kompakt» (погрешность не превышает 2%). Масса этих радиаторов за счёт встроенного кор пуса термостата и транзитного теплопровода от нижнего узла присоединения до термостата увеличивается в среднем на 0,7 кг.
Масса радиаторов «VONOVA Kompakt» представлена в табл. 1.3 и 1.4, а ёмкость и площадь поверхности нагрева радиаторов - в табл. 1.5.
1.14. Сведения о стоимости радиаторов фирмы «Vogel & Noot» на отечест венном рынке с учётом гибкой системы скидок заказчик может получить у её по ставщика в России (телефоны указаны в п. 1.1).
1.15. Представленные в табл. 1.1 тепловые показатели несколько отлича ются от зарубежных [5]. Различие определяется рядом причин, из которых отме тим основные. Согласно европейским нормам EN 442-2 испытания отопительных приборов проводятся в изотермической камере с пятью охлаждаемыми огражде ниями без утепления зарадиаторного участка. Отечественные же нормы [4] за прещают охлаждать пол и противоположную отопительному прибору стену и тре буют утепления зарадиаторного участка, что ближе к реальным условиям экс плуатации приборов, но снижает лучистую составляющую теплоотдачи от прибо ра к ограждениям помещения. Зарубежные приборы испытываются обычно при перепаде температур теплоносителя 75-65°С (ранее при перепаде 90-70°С), ха рактерном для двухтрубных систем отопления. При этом расход теплоносителя является вторичным параметром, т.е. зависит от тепловой мощности прибора и при испытаниях представительных образцов (около 1-1,5 кВт) обычно находится в пределах 60-100 кг/ч. В то же время согласно отечественной методике [4] расход горячей воды через прибор нормируется (360 кг/ч). При испытаниях представи тельных образцов приборов мощностью 0,85-1 кВт и особенно малых типоразме ров по отечественной методике перепад температур теплоносителя в приборе со ставляет 1-2°С, что приводит к изотермичности наружной поверхности нагрева по высоте прибора. При этом воздух, поднимаясь при нагреве, встречает теплоот-дающую поверхность практически одной и той же температуры, что даёт несколь ко меньший эффект наружной теплоотдачи по сравнению со случаем омывания поверхности с возрастающей по высоте температурой (примерно от 65 до 75°С в расчётном режиме). С другой стороны, очевидно, что при большем расходе воды и соответственно большей её скорости в каналах прибора возрастает эффектив ность внутреннего теплообмена. Взаимосвязь этих и ряда других факторов и оп ределяет различие тепловых показателей отопительных приборов, испытанных по отечественной и европейской (EN 442-2) методикам. Особенности теплопередачи радиаторов при различных схемах движения теплоносителя, применяемых в рос сийской практике, рассмотрены в четвертом разделе рекомендаций.
Обращаем дополнительно внимание специалистов на тот факт, что россий­ские нормы относят номинальный тепловой поток к температурному напору 70°С,
8
характерному при обычных для отечественных однотрубных систем отопления параметрах теплоносителя 105-70°С, зарубежные - к температурному напору 50°С (при расчётных температурах теплоносителя 75-65°С), характерному для двух­трубных систем.
1.16. Исследования, проведённые ООО «Витатерм», показали возможность применения радиаторов «VONOVA Kompakt» в системах отопления, заполненных низкозамерзающим теплоносителем, в частности, антифризом «DIXIS 30».
1.17. При заказе стальных панельных радиаторов «VONOVA Kompakt» сле дует исходить из номенклатуры, представленной в табл. 1.1 и 1.2.
При конкретном заказе радиаторов необходимо указывать краткое обозна­чение их модификаций, потом тип, затем габаритную высоту в миллиметрах и длину также в миллиметрах.
Пример условного обозначения панельного радиатора «VONOVA Kompakt» двухрядного по глубине с двойным оребрением (тип 22К), общей высотой 600 мм и длиной 1000 мм: «VONOVA Kompakt» 22K-600-1000.
Стандартная комплектация настенных радиаторов «VONOVA Kompakt» включает при длине до 1600 мм две оцинкованных консоли с шумозащитными вставками и защитой от снятия и перемещения радиатора, 3 фиксатора, по две штуки шайб, шурупов и дюбелей, а также руководство по монтажу. При длине ра­диатора 1800 мм и более дополнительно поставляется по 1 консоли, держателю, шайбе, шурупу и дюбелю.
При необходимости можно заказать теплоотражательный экран, изготавли­ваемый из гладкого стального листа или из листа толщиной 0,8 мм с внутренним слоем изоляции. Экран устанавливается между прибором и наружным ограждени­ем с целью снижения непроизводительных теплопотерь через зарадиаторный участок.
Более подробные сведения по комплектации стальных панельных радиато­ров «VONOVA» можно получить у поставщика этих приборов (см. п. 1.1).
1.18. Стальные панельные радиаторы «VONOVA Kompakt» сертифициро ваны согласно DIN ISO 9001 и в России в системе ГОСТ Р.
1.19. Фирма «Vogel & Noot» постоянно работает над совершенствованием своих отопительных приборов и оставляет за собой право на внесение измене ний в конструкцию изделий и технологический регламент их изготовления в любое время без предварительного уведомления, если только они не меняют основных характеристик продукции.
1.20. ООО «Витатерм» не несёт ответственности за какие-либо ошибки в каталогах, брошюрах или других печатных изданиях, в которых заимствованы ма териалы настоящих рекомендаций без согласования с их разработчиками.
Таблица 1.1. Номенклатура и номинальный тепловой поток стальных панельных радиаторов «VONOVA» высотой 300 и 400 мм


Длина
радиатора
L, мм
Номинальный тепловой поток QHy, Вт, радиаторов различных типов при их высоте Н


Н = 300 мм (Нм=24б мм)
Н = 400 мл (Нм=34бмм)


Тип 11К
Tnn21K-S
Тип 22К
Тип ЗЗК
Тип 11К
Тип 22К


400
336
487
635
876
430
812


520
437
633
826
1140
559
1056


600
504
731
953
1314
645
1218


720
605
877
1143
1577
774
1462


800
672
974
1270
1752
860
1624


920
773
1121
1461
2015
989
1868


1000
840
1218
1588
2190
1075
2030


1120
941
1364
1778
2453
1204
2274


1200
1008
1462
1905
2628
1290
2436


1320
1109
1608
2096
2891
1419
2680


1400
1176
1705
2223
3066
1505
2842


1600
1344
1948
2540
3504
1720
3248


1800
1512
2192
2858
3942
1935
3654


2000
1680
2436
3176
4380
2150
4060


2200
1848
2680
3493
4818
2365
4466


2400
2016
2922
3810
5256
2580
4872


2600
-
-
4129
5694
-
5278


2800
-
-
4446
6132
-
5684


3000
-
-
4764
6570
-
6090


Примечание. Согласно п. 1.13 тепловые характеристики модификаций стальных панельных радиаторов «VONOVA Kompakt» при движении тепло­носителя в них по схеме «сверху-вниз» и радиаторов «VONOVA Ventil» и «VONOVA - М Ventil» практически совпадают.
Таблица 1.2. Номенклатура и номинальный тепловой поток стальных панельных радиаторов «VONOVA» высотой 500 и 600 мм


Длина
радиатора
L, мм
Номинальный тепловой поток QHy, Вт, радиаторов различных типов при их высоте Н


Н = 5 00 мм (Н м = 446 мм)
Н = 600 мм (Нм=5 4бмм)


Тип1IK
Tnn21K-S
Тип 22К
Тип ЗЗК
Тип11К
Тип 22К


400
518
750
978
1326
595
1125


520
673
976
1271
1724
774
1462


600
776
1126
1467
1989
893
1687


720
932
1351
1760
2387
1071
2025


800
1035
1501
1956
2652
1190
2250


920
1190
1726
2249
3050
1369
2587


1000
1294
1876
2445
3315
1488
2812


1120
1449
2101
2738
3713
1667
3149


1200
1553
2251
2934
3978
1786
3374


1320
1708
2476
3227
4376
1964
3712


1400
1812
2626
3423
4641
2083
3937


1600
2070
3002
3912
5304
2381
4499


1800
2329
3377
4401
5967
2678
5062


2000
2588
3752
4890
6630
2976
5624


2200
2847
4127
5379
7293
3274
6186


2400
3106
4502
5868
-
3571
6749


2600
3364
4878
6357
-
3869
7311


2800
-
5253
6846
-
-
7874


3000
-
5628
7335
-
-
8436


Примечание. Согласно п. 1.13 тепловые характеристики модификаций стальных панельных радиаторов «VONOVA Kompakt» при движении тепло­носителя в них по схеме «сверху-вниз» и радиаторов «VONOVA Ventil» и «VONOVA- M Ventil» практически совпадают.
Таблица 1.3. Масса радиаторов «VONOVA Kompakt» высотой 300 и 400 мм


Длина
радиатора
L, мм
Масса радиаторов, кг, не более, при их высоте Н


Н = 300 мм (Нм = 246 мм)
Н = 400 мм (Нм=346мм)


Тип 11К
Tnn21K-S
Тип 22К
Тип ЗЗК
Тип11К
Тип 22К


400
4,47
6,88
8,17
12,24
5,85
10,85


520
5,69
8,77
10,43
15,62
7,49
13,95


600
6,42
9,92
11,82
17,69
8,51
15,92


720
7,58
11,73
14,00
20,96
10,10
18,96


800
8,36
12,95
15,46
23,14
11,17
20,99


920
9,52
14,77
17,65
26,41
12,76
24,03


1000
10,30
15,98
19,11
28,59
13,83
26,06


1120
11,47
17,80
21,29
31,86
15,43
29,10


1200
12,24
19,01
22,75
34,04
16,49
31,13


1320
13,41
20,83
24,94
37,31
18,09
34,17


1400
14,19
22,04
26,40
39,49
19,15
36,19


1600
16,13
25,07
30,04
44,94
21,81
41,26


1800
18,07
28,10
33,68
50,39
24,47
46,33


2000
20,02
31,14
37,33
55,84
27,13
51,40


2200
21,96
34,17
40,97
61,29
29,80
56,47


2400
23,90
37,20
44,62
66,74
32,46
61,54


2600
-
-
48,26
72,19
-
66,61


2800
-
-
51,91
77,64
-
71,68


3000
-
-
55,55
83,09
-
76,75


Таблица 1.4. Масса радиаторов «VONOVA Kompakt» высотой 500 и 600 мм


Длина
радиатора
L, мм
Масса радиаторов, кг, не более, при их высоте Н


Н = 500мм (Нм=446мм)
Н = 600 мм (Нм=546мм)


Тип11К
Tnn21K-S
Тип 22К
Тип ЗЗК
Тип11К
Тип 22К


400
7,2
11,13
13,49
20,22
8,58
16,17


520
9,26
14,32
17,42
26,10
11,06
20,94


600
10,57
16,35
19,97
29,90
12,66
24,07


720
12,60
19,47
23,85
35,71
15,12
28,81


800
13,94
21,56
26,44
39,59
16,75
31,97


920
15,97
24,69
30,33
45,40
19,21
36,71


1000
17,31
26,78
32,92
49,27
20,84
39,87


1120
19,34
29,91
36,80
55,08
23,29
44,61


1200
20,68
31,99
39,39
58,96
24,93
47,77


1320
22,70
35,12
43,28
64,77
27,38
52,51


1400
24,05
37,21
45,87
68,64
29,02
55,67


1600
27,42
42,42
52,34
78,33
33,11
63,57


1800
30,79
47,64
58,82
88,01
37,19
71,47


2000
34,16
52,85
65,29
97,70
41,28
79,37


2200
37,53
58,07
71,77
107,38
45,37
87,27


2400
40,90
63,28
78,25
-
49,46
95,17


2600
44,27
68,50
84,72
-
53,55
103,07


2800
-
73,71
91,20
-
-
110,97


3000
-
78,93
97,67
-
-
118,87


Таблица 1.5. Объём воды в радиаторах и площадь их наружной поверхности
теплообмена, отнесённые к 1 м длины радиаторов «VONOVA Kompakt»,
«VONOVA Ventil» и «VONOVA - M Ventil»


Тип радиатора
Объём воды V, л/м, и площадь наружной поверхности F ', м2/м, при высоте радиатора Н


Н = 300 мм
Н = 400 мм
Н = 500 мм
Н = 600 мм


V
F1
V
F'
V
F1
V
F1


11 К
2,0
1,395
2,6
1,771
3,3
2,147
3,7
2,493


21 K-S
3,9
2,136
-
-
6,1
3,322
-
-


22 К
3,9
2,999
5,0
3,832
6,1
4,665
7,1
5,446


ЗЗК
6,0
4,483
-
-
9,4
6,975
-
-



< Пред.
